小さなマイクロスイッチがガジェットの縁の下の力持ちである理由

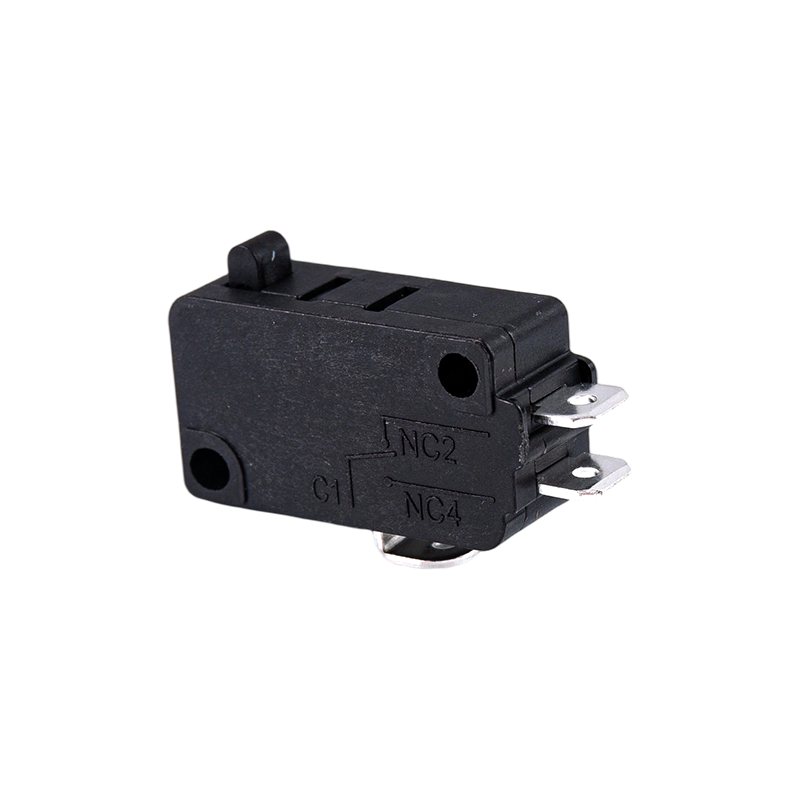

マイクロスイッチとは何ですか?またどのように機能しますか?

マイクロスイッチは、専門的には小型スナップアクションスイッチとして知られており、非常に小さな物理的な力で固定される電気スイッチです。このコンポーネントの特徴は「スナップアクション」機構です。ハウジング内では、特定のトリップ ポイントに達すると、バネ仕掛けのレバーが接点をある位置から別の位置に非常に高速で反転させます。これは、外部アクチュエータがどれだけゆっくり押されたかに関係なく発生します。この素早い動きにより、接点間の電気アークが確実に最小限に抑えられ、スイッチの寿命が大幅に延長され、信頼性と再現性の高い信号が提供されます。その精度により、家庭用電化製品や重機の安全装置、センサー、リミットスイッチとして頻繁に使用されています。

アクチュエーターの重要性

物理的な部分は、 マイクロスイッチ あなたが操作するものはアクチュエーターと呼ばれます。用途に応じて、これは単純なボタン (ピン プランジャー)、長いレバー、またはローラー レバーになります。ピンプランジャーは短い直進動作に最適で、レバーアクチュエーターはスイッチを作動させるのに必要な力を軽減するため、ドアやコンベアベルト上の通過物体の存在を検出するのに最適です。ローラー レバーのバリエーションは、横方向の動きに対応できるように設計されており、スイッチ ハウジングに機械的な結合や過度の磨耗を引き起こすことなく、カムまたはスライド部品がスムーズにスイッチをトリガーできるようにします。

日常生活や産業における一般的な用途

おそらく、あなたは気づかずに 1 日に何十回もマイクロ スイッチを操作しているでしょう。それらは、コンピューターのマウス内の「カチッ」という音、ドアが開いたときに電子レンジを停止するように指示する安全センサー、ガレージのドアを完璧な高さで停止させるリミットスイッチです。産業環境では、これらのスイッチは、生産ライン上の品目を数えたり、機械の詰まりを検出したり、緊急停止トリガーとして機能したりするために使用されます。数百万サイクルを処理できる能力により、故障が許されず精度が要求されるあらゆる状況において頼りになる選択肢となります。

適切なスイッチを選択するための重要な要素

マイクロ スイッチを設計に統合する場合は、サイズだけではなく、それ以上のことも考慮する必要があります。電気定格は最も重要です。コンピュータのマウス用に設計されたスイッチ (低電圧) を大電流の産業用モーターの制御に使用すると溶けてしまいます。 IP (Ingress Protection) の評価も確認する必要があります。スイッチが埃、油、または水にさらされる場合 (自動車や屋外の用途では一般的)、内部腐食や早期故障を防ぐために、高い IP67 定格の密閉型マイクロ スイッチが必要です。最後に、操作力を考慮します。トリガー機構が繊細な場合は、毎回確実に作動するように、操作力の低いスイッチが必要になります。

メンテナンスのための建設的なヒント

• アクチュエータが「オーバートラベル」していないことを確認してください。これにより、内部スプリングが曲がる可能性があります。
• スイッチを高電圧 DC アプリケーションで使用する場合は、端子にカーボンが蓄積していないか確認してください。
• 鮮明でクリアな「クリック音」を聞いてください。鈍いまたは静かなプレスは、多くの場合、機械的疲労を示します。
• 酸化を防ぐため、低電流 (ドライ回路) ロジック信号には金メッキ接点のスイッチを使用してください。

NO、NC、COM 端子について

ほとんどのマイクロ スイッチには 3 つの端子があり、さまざまな構成で配線できます。 「COM」（コモン）端子は電源が入る端子です。 「NO」(ノーマルオープン) 端子は、スイッチが押されたときにのみ回路を完了します。逆に、「NC」(ノーマルクローズ) 端子は、スイッチがアクティブになるまで回路を完了させます。この柔軟性により、小型基本スイッチは安全回路に非常に役立ちます。たとえば、機械を NC 端子に配線して、安全パネルが取り外されてスイッチが放された場合に、モーターへの電力が直ちに遮断されるようにすることができます。

要約すると、マイクロ スイッチは精度と信頼性の達人です。シンプルでありながら効果的なスナップアクション設計により、複雑な機械や日常の家電製品を自信を持って制御できます。適切なアクチュエータと電気定格を選択することで、この小さなコンポーネントが何百万もの操作に対して忠実に動作することを保証できます。
